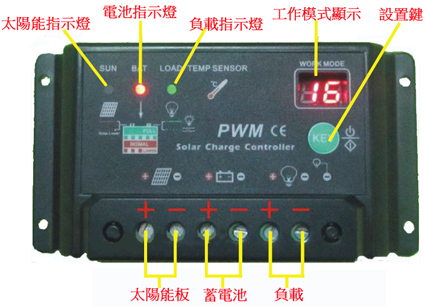

■指示燈狀態含義:
太陽能電池板指示:紅色光電池指示燈(sun),亮時表示工作正常,光電池有充足的電力輸出,閃動表示輸出電力不足,不亮表示無電力輸出。從這個指示燈您就可以直接判斷光電池的匹配以及故障等。
蓄電池狀態及充電指示:紅綠黃色蓄電池指示燈(bat),綠色閃動時表示正在充電,綠色常亮表示系統電壓正常,紅色亮表示電量中等,紅色閃亮表示電壓過放,不亮表示蓄電池損壞。
負載指示:綠色負荷指示燈(load),常亮表示有輸出,負載可以工作,不亮表示沒有輸出,負載不能工作,閃動表示負載超載或短路,請降低負載功率或檢查線路,斷開有故障的負載後,控制器自動恢復正常工作。
■工作模式及定時設置:
設置操作:按下【SET】長按按鍵3秒以上鬆手,MODE視窗顯示出數位,進入設置狀態,此時再短暫按動按鍵就可調整顯示的數位值,對應下表調整到合適的值即可。調整好後,再長按按鍵3秒以上鬆手保存設置。
查詢:數碼管熄滅時,短暫按動【SET】按鍵可查詢顯示出設置值,數秒後顯示自動關閉,以節約功耗。數字顯示的同時負載輸出開啟,方便檢驗負載的工作情況。
■工作模式設置表:
0 |
光控開+光控關 |
7 |
光控開+延時7小時關 |
14 |
光控開+延時14小時關 |
1 |
光控開+延時1小時關 |
8 |
光控開+延時8小時關 |
15 |
光控開+延時15小時關 |
2 |
光控開+延時2小時關 |
9 |
光控開+延時9小時關 |
16 |
手動控制模式 |
3 |
光控開+延時3小時關 |
10 |
光控開+延時10小時關 |
17 |
調試模式 |
4 |
光控開+延時4小時關 |
11 |
光控開+延時11小時關 |
|
|
5 |
光控開+延時5小時關 |
12 |
光控開+延時12小時關 |
|
|
6 |
光控開+延時6小時關 |
13 |
光控開+延時13小時關 |
|
|
■輸出模式說明:
純光控(光控開+光控關):當夜晚來臨,陽光減弱時,光強降到啟動點,控制器經過延時數十秒判斷確認後開通負載,負載開始工作。反之,當天亮有陽光時,光強升到啟動點,控制器經過延時數十秒判斷確認後關閉負載,負載停止工作。
光控開+延時關方式:開啟的過程和純光控一樣,不同的是關閉,當負載工作到設定的延時時間就關閉。時間設定值見表格。
手動控制模式:此模式下由使用者手動控制負載開或關,操作方法是短暫按動【SET】按鍵即可開啟或關閉負載。這個模式也適用於24小時一直輸出的情況。(注意:電瓶欠電或負載故障情況下會開啟失效,當電壓恢復或故障排除後會自動恢復輸出)。
調試模式:用於系統調試時使用,與純光控模式相同,只是取消了判斷光信號控制輸出的幾十秒延時,有光信號立即關斷負載輸出,無光信號立即開啟負載輸出,方便工廠調試或安裝人員調試用,不用等待幾十秒的判斷時間,提高工作效率。(注意:調試完畢一定要調回其它正常工作模式,否則系統容易受光干擾導致不穩定頻繁開啟)
■常見故障現象及處理方法:
現 象 |
解 決 方 法 |
當有陽光直射光電池組件時,綠色充電指示燈(1)不亮 |
請檢查光電池電源兩端接線是否正確,接觸是否可靠 |
充電指示燈(1)快閃 |
系統電壓超壓。蓄電池開路,檢查蓄電池是否連接可靠;或充電電路損壞 |
負載指示燈(3)亮,但無輸出 |
請檢查用電器具是否連接正確、可靠 |
負載指示燈(3)快閃而且無輸出 |
輸出有短路,請檢查輸出線路,移除所有負載後,按一下開關按鈕,30秒後控制器恢復正常輸出 |
負載指示燈(3)慢閃,且無輸出 |
負載功率超過額定功率,請減少用電設備,按一下按鈕,30秒後控制器恢復輸出 |
狀態指示燈(2)為紅色,且無輸出 |
蓄電池過放,充足電後自動恢復使用 |
■技術指標:
型號 |
SCL-10 |
SCL-15 |
SCL-20 |
SCL-30 |
額定充電電流 |
10A |
15A |
20A |
30A |
額定負載電流 |
10A |
15A |
20A |
30A |
系統電壓 |
24V/12V AUTO; |
超載、短路保護 |
1.25倍額定電流60秒.1.5倍額定電流5秒時超載保護動作.
≥3倍額定電流短路保護動作 |
空載損耗 |
≤6
mA |
充電回路壓降 |
不大於0.26V |
放電回路壓降 |
不大於0.15V |
超壓保護 |
15V,×2/24V; |
工作溫度 |
工業級:-35℃至+55℃(尾碼I); |
提升充電電壓 |
14.6V;×2/24V;(維持時間:10min)(僅當出現過放電時調用) |
直充充電電壓 |
14.4V;×2/24V;(維持時間:10min) |
浮充 |
13.6V;×2/24V;(維持時間:直至降到充電返回電壓動作) |
充電返回電壓 |
13.2v;
×2/24V; |
溫度補償 |
-5mv/℃/2V(提升、直充、浮充、充電返回電壓補償); |
欠壓電壓 |
12.0V;
×2/24V; |
過放電壓 |
11.1V-放電率補償修正的初始過放電壓(空載電壓);
×2/24V; |
過放返回電壓 |
12.6V;×2/24V; |
控制方式 |
充電為PWM脈寬調製 |
|
