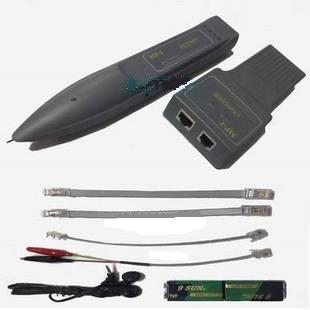

聰明鼠網路測線器MP-I
功能與用途介紹：
聰明鼠網路測線器是採用獨特的資料傳輸技術設計而成的多用途通信線路查對器。它具有尋線、對線及線路狀態測試三大功，具有快捷、準確的特點，是通信線路安裝、維護工程技術人員
的實用工具。廣泛應用於電話系統，電腦網路及其它涉及金屬導線線路的場合。
●尋線功能
"聰明鼠"的尋線功能主要是在眾多的線對中快速尋找出所需要的一 對線。
將待測線路的一端(例如電話系統的分機端、電腦網路的終端)接入發射器的RJ-11插座中 (或RJ45 插座中或用鱷魚夾夾住兩線)，將發射器的電源打開POWER
閃亮及狀態指示燈STATUS亮暗線色表示發射器正常工作。 打開接收器的電源開關，電源指示燈POWER亮，當接收器靠近待測線中的另一端時，接收器就會發出"嘟嘟"
聲，此即為所要查尋的對線，在嘈雜的工地裏可以調高接收器的"嘟嘟"或戴上耳機，若將此二線短路，接收器就不會再發出"嘟嘟"聲了。
●對線功能
將待測網路線的一頭水晶頭JR45接入發射擊器的RJ-45插座。電源打開電源指示燈POWER閃亮表示發射器正常工作。
將待測線路的另一端接入接收器的RJ-45插座，接收器不必開電源，接收器上的4個燈循序亮起，表示此網路線線路正常。
●線路狀態測試
線路狀態的測試只需由發射器完成，不需使用接收器。
將鱷魚夾的RJ11水晶頭插入發射器的RJ-11插座，將鱷魚夾另一端的紅黑線夾夾上待測線路。
1.線路直流電平檢測及正負極性判定：將發射器的電源打開，將紅色及黑色夾夾上線路。如果指示燈亮紅色或黃色，表示線路中有直流電平。如果紅色燈亮，紅色線夾為正極，黑色線夾為負極；如果黃色燈亮，黑色線夾為正極，紅色線夾為負極。電平的高低可由狀態指示燈的明暗程度來判定；燈越亮，則電平越高；燈越暗，則電平越低。
2.鈴流信號檢測：將發射器的電源打開，將紅色及黑色線夾夾上線路。當有鈴流信號進入時，狀態指示燈紅綠交替閃動。如果線路中同時有直流電平，則狀態指示燈在紅色或綠色的基礎上紅綠交替閃動。
3.開路或短路測試：將發射器的電源打開，將紅色及黑色線夾夾上線路。如果開路，燈不亮。有回路時，狀態指示燈亮綠色，線路上的阻抗可由狀態指示燈的明暗程度表示，燈越亮，阻抗越小，燈越暗，阻抗越大。
|
